Hongnuo (shenyang) General Machinery Co., Ltd. هي واحدة من الشركات المصنعة والموردة الأكثر موثوقية لجهاز إرسال الضغط المطلق الفراغي في الصين. مرحبا بكم في شراء جهاز إرسال الضغط المطلق عالي الجودة بأسعار تنافسية من مصنعنا. نحن نقبل أيضًا الطلبات المخصصة.
وصف المنتجات
| المعلمة | مواصفة |
|---|---|
| نطاق النطاق: | 0 ~ 1 عربة، 0 ~ 10 عربة، 0 ~ 100 عربة، 0 ~ 1000 عربة، نطاق مخصص |
| كابل الإخراج: | كبل ثنائي النواة ورباعي النواة (يتطلب الكبل المحمي تعليمات خاصة) |
| واجهة العملية: | KF16، KF25 (يمكن تخصيص أنواع الواجهة الأخرى) |
| التوصيل الكهربائي: | 5-كتلة طرفية، 9-pin D-Sub، 15 دبوس D-Sub، اتصال كهربائي مخصص للإخراج المباشر |
| إشارة الإخراج | 4-20 مللي أمبير، RS485، |
يرجى الاطلاع على المواصفات لمزيد من التفاصيل.

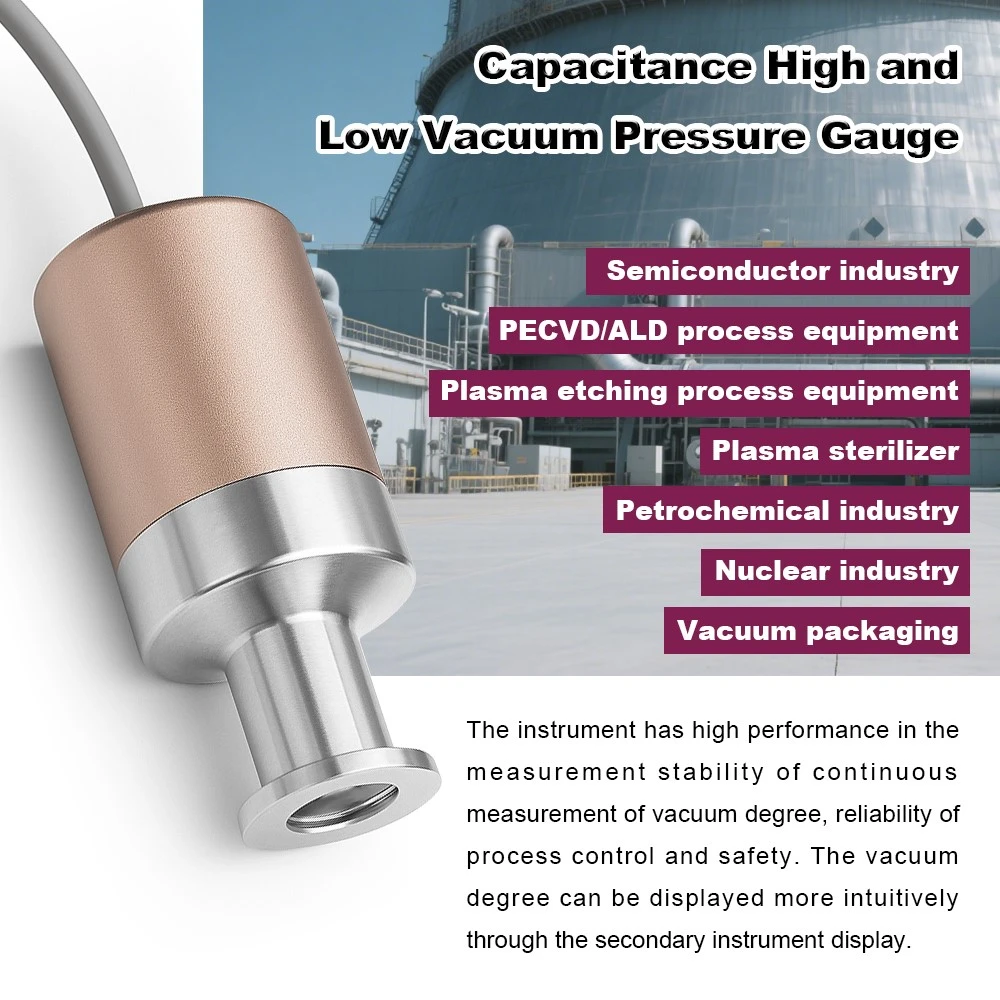

التطبيقات النموذجية
معدات معالجة أشباه الموصلات والطلاء
يعد الطلاء بالفراغ، وPECVD، والرش وعمليات التصنيع المماثلة حساسة للغاية لأي اختلاف في ضغط فراغ الغرفة.
يستخدم HNP50 نواة استشعار MEMS سريعة الاستجابة وعالية الدقة-. يتيح منفذ الاتصال RS485 الخاص به التكامل السلس في إعدادات التحكم في الحلقة المغلقة -PLC، مما يدعم التنظيم الدقيق للضغط بالإضافة إلى وظائف تعشيق السلامة الهامة.
أفران الفراغ وأنظمة المعالجة الحرارية.
تتضمن عمليات مثل اللحام بالنحاس والتبريد والتليين تقلبات كبيرة في درجات الحرارة، مما يشكل تحديًا فيما يتعلق بالانجراف الحراري للمستشعر. بفضل عنصر الاستشعار السعوي السيراميكي وتعويض درجة الحرارة-النقاط المتعددة، يُظهر HNP50 انجرافًا يتم التحكم فيه بشكل جيد-في التشغيل الفعلي، مما يلغي الحاجة إلى إعادة المعايرة بشكل متكرر.
.
لماذا تختار منتجاتنا؟
نحن ننتج عنصر الاستشعار الأساسي داخليًا-، مما يسمح لنا بضمان توافر المخزون بشكل متسق ومواصفات المكونات التي يمكن تتبعها بالكامل. يمكن حل أية مشكلات فنية عن طريق ضبط منحنيات التعويض الأساسية مباشرة-دون الاعتماد على أوقات الاستجابة البطيئة من الموردين الخارجيين.
توفر مقاومة الحمل الزائد للمستشعر فوائد ملموسة-في العالم الحقيقي. تشهد التركيبات الفراغية في كثير من الأحيان ارتفاعات حادة في الضغط ناتجة عن سوء تشغيل المشغل أو استجابة الصمام البطيئة. تتحمل هذه الوحدة ضغوط الذروة التي تصل إلى عشرة أضعاف نطاقها المقدر دون أي ضرر دائم، مما يقلل من عمليات الاستبدال الميدانية غير المخطط لها ونفقات الصيانة المرتبطة بها.
تتوفر مجموعة كاملة من واجهات الإخراج بشكل قياسي، مقترنة بمرونة الأسلاك المباشرة. تتضمن أنواع الإشارات المتاحة 4-20 مللي أمبير مع HART للمؤشرات عن بعد، وRS485 للاتصال PLC المباشر، وإخراج تناظري 0-10 فولت لوحدات DAQ. رقم جزء واحد يغطي جميع متطلبات المشروع النموذجية؛ يتطلب التكوين فقط تجديد الأسلاك، وتبسيط قطع الغيار ومخزون المشتريات.
المزايا الرئيسية
- مزود بلوحة دائرة رقمية-عالية الدقة لضمان دقة القياس واستقرار البيانات.
- أداة دقيقة للأتمتة الصناعية، تنطبق على نطاق واسع على معدات التفريغ المختلفة.
- توفر سلامة وموثوقية استثنائية.
- يستخدم تقنية السيليكون البلوري المزدوج MEMS، مما يجعله مناسبًا لقياس الضغط الذي يتضمن وسائط قاسية مختلفة.
الوسم : فراغ الارسال الضغط المطلق، الصين فراغ الارسال الضغط المطلق المصنعين والموردين والمصنع, مفتاح ضغط DN8, جهاز إرسال الضغط, جهاز إرسال مستوى مثبت على شفة, جهاز إرسال ضغط عالي النقاء, مستشعر ضغط عالي الحرارة, مستشعر ضغط تفاضلي من السيليكون أحادي البلورة
|
مقياس الضغط الفراغي HNP50 |
|
|
معلمات محددة |
القيمة / الوصف |
|
مبدأ القياس |
يستخدم مقياس ضغط الفراغ HNP50 تقنية السيليكون المزدوج MEMS، إلى جانب لوحات الدوائر الرقمية عالية الدقة -، لتحقيق قياس دقيق لمستويات الفراغ وإخراج ثابت للبيانات. يعتبر الهيكل المصنوع من الفولاذ المقاوم للصدأ 304/316L مناسبًا لظروف التشغيل القاسية ويمكنه عرض البيانات من خلال الأدوات الثانوية، مما يلبي احتياجات القياس الدقيق الآلي والتحكم في معدات التفريغ. |
|
نطاق القياس (الضغط المطلق) |
0.1 ~ 1000 كيلو باسكال، 0.001 ~ 10 كيلو باسكال، 0.001 ~ 20 كيلو باسكال، 0.001 ~ 100 كيلو باسكال، قادرة على تحمل 10 أضعاف الحد الأقصى لقدرة التحميل الزائد |
|
جهد الإدخال |
24V |
|
مواد الإسكان |
الفولاذ المقاوم للصدأ SUS304 أو SUS316 أو المواد التي يحددها العميل-. |
|
نطاق الدقة |
1% FS، 0.5% FS، 0.25% FS، 0.1% FS، 0.05% FS |
|
نطاق المدى |
0 ~ 1 عربة، 0 ~ 10 عربة، 0 ~ 100 عربة، 0 ~ 1000 عربة، نطاق مخصص |
|
كابل الإخراج |
كبل ثنائي النواة ورباعي النواة (يتطلب الكبل المحمي تعليمات خاصة) |
|
واجهة العملية |
KF16، KF25 (يمكن تخصيص أنواع الواجهة الأخرى) |
|
التوصيل الكهربائي |
5-كتلة طرفية، 9-pin D-Sub، 15 دبوس D-Sub، اتصال كهربائي مخصص للإخراج المباشر |
|
درجة حرارة التشغيل |
-20-80 درجة |
|
إشارة الإخراج |
4-20 مللي أمبير، RS485 |
|
شهادة |
سي، ISO9001، سيل |
